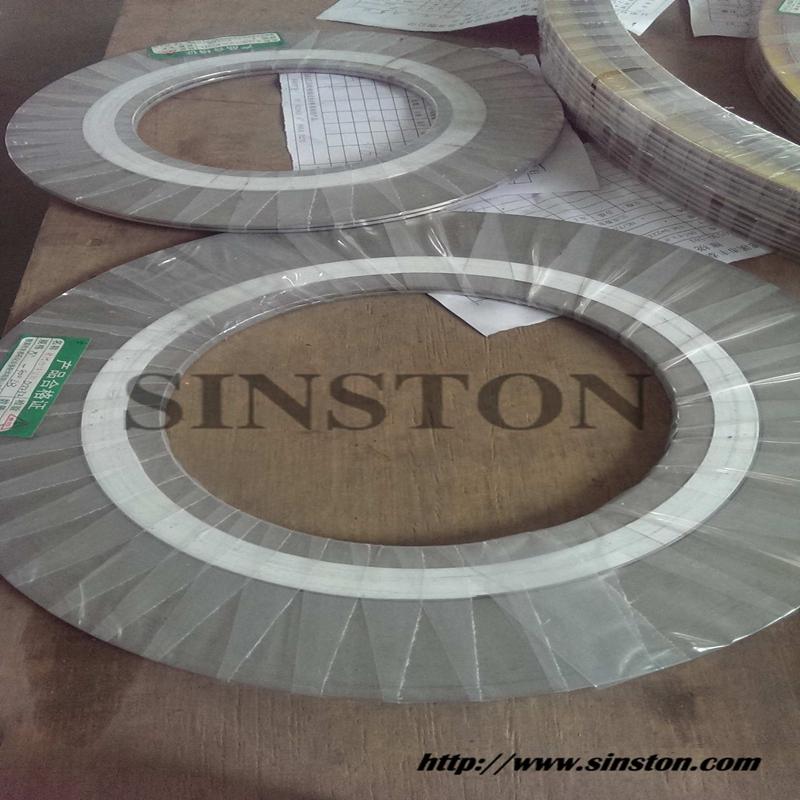

帶內外環型金屬纏繞墊片
通常採用優質SUS304、SUS316（“V”形或“W”形)等不鏽鋼纏繞帶與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重迭螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定，基本型金屬纏繞墊片不帶內外環 一般用在中低壓的榫槽面和平面或凹凸面的法蘭中
性能特點：
纏繞式墊片壓縮性能，回彈性能良好，具有多道密封和一定的自緊功能，對於法蘭壓緊面的表面缺陷不太敏感，不粘結法蘭密封表面，可部分消除壓力.溫度變化和機械振動的影響；能在高溫.低溫.高真空.衝擊振動等循環交變的各種苛刻條件下，保持其優良的密封性能。
使用設備:石油、化工、冶金、電力、船舶、燃氣、核能、航天、紡織、醫藥、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處靜密封部位 。 |
墊片型式:
| 產品名稱 |
代號 |
適用 |
表示示例 |
| 基本型金屬纏繞墊 |
SW700 |
榫槽面 |
304/PTFE |
| 帶內環金屬纏繞墊 |
SW700 IR |
凹凸面 |
304 304/FG |
| 帶外環金屬纏繞墊 |
SW700 CR |
突面 |
304/ASB CS |
| 帶內外環金屬纏繞墊 |
SW700 IC |
304 304/FG CS |
| 換熱器用金屬纏繞墊 |
SW700 H |
換熱器 |
304/FG 帶1條觔 |
| 異型金屬纏繞墊 |
SW700 S |
異形 |
橢圓形 |
如墊片用在換熱器上，一般我們推薦帶φ3.2mm的不鏽鋼絲內環，
窄帶形式分：粘貼型, 包覆型
材料:
1.帶內外環型纏繞金屬帶
A. 採用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔淨，不應有粗糙不平.裂紋.划傷.凹坑及鏽斑等缺陷
C.不鏽鋼的硬度值 HV≤200
2. 帶內外環型纏繞非金屬帶
A 非金屬填充為特製的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及雲母帶等。帶的厚度為 0.3-1.0mm。
B. 特製石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力如下表： |
| 纏繞墊片各種非金屬材料主要技術參數： |
| 材料 |
標識代號 |
溫度 ℃ |
工作壓力 |
適用介質 |
壓縮率% |
回彈率% |
應力松馳率% |
| 膨脹石墨 |
F.G. |
-220--550 |
250 BAR |
腐蝕性介質 |
18--30 |
≥17 |
≤18 |
| 特製石棉帶 |
ASB |
-150--450 |
100 BAR |
般氣密性 |
18--30 |
≥19 |
≤28 |
| 聚四氟乙烯 |
PTFE |
-200-- 250 |
100 BAR |
腐蝕性介質 |
18--30 |
≥15 |
≤13 |
| 無石棉材料 |
NAF |
-100--350 |
100 BAR |
一般氣密性 |
18--30 |
≥19 |
≤28 |
| 云 母 |
MICA |
-150--800 |
100 BAR |
特高溫 |
18--30 |
≥19 |
|
| 陶 瓷 |
CER |
-200--1090 |
100 BAR |
超高溫 |
18--40 |
≥19 |
|
下表用於對內環及纏繞金屬帶的材質選擇：
| 材料名稱 |
縮寫標記 |
硬度(HB) |
溫度(°C) |
| SUS 304 |
304 |
130~180 |
-195~+550 |
| SUS 316L |
316L |
130~180 |
-100~+550 |
| SUS 321 |
321 |
130~190 |
-195~+760 |
| HASTELLOR-B2 |
HASTB |
215 |
-185~+1090 |
| INCONEL-600 |
INC600 |
150 |
-100~+1090 |
| MONEL-400 |
MON |
150 |
-130~+820 |
| 鈦 |
T2 |
215 |
-195~+1090 |
金屬纏繞墊片基本體厚度公差：
| 項目 |
厚度(mm) |
公差(mm) |
| 墊片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
| 環厚度 |
3.0 |
±0.25 |
下表是纏繞墊片直徑公差（即用於法蘭的名義管道直徑）：
| |
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
內環內徑
墊片內徑 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
| >600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
| >800 and <=1600 |
>34" and <=60" |
|
±1.3 |
| >1600 |
>60" |
|
±1.6 |
| 墊片外徑 |
<=600 |
<=24" |
<=24" |
±0.9 |
| >600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
| 1600 |
>60" |
|
±2.2 |
| 外環外徑 |
|
|
>=1/2" and <=60" |
±0.9 |
| <=600 |
<=24" |
|
0-1.0 |
| >600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
| >1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
金屬石墨纏繞墊片主要性能參數：
| 纏繞墊片係數 |
m=2.5-4 |
| 纏繞墊片使用壓力 |
≤25MPa |
| 纏繞墊片使用溫度 |
-196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片最小預緊比壓 |
y=68MPa |
|
技術標準:
1. 金屬纏繞墊片的國外製造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .國內標準有
HG20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系
HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系
GB/T4622.2-97 纏繞式墊片 管法蘭用墊片尺寸 國家標準
JB/T4719-92 管殼式換熱器用纏繞墊片 機械部標準
JB/T90-94 管路法蘭用纏繞式墊片 機械部標準
JB/T4705-2000 壓力容器法蘭用纏繞式墊片 機械部標準等，更多標準或要求請來電咨詢 |
|
|
